Автоматический выключатель — первая линия защиты электропроводки. Он отключает линию при перегрузке и коротком замыкании, не давая кабелю перегреться и загореться. На корпусе автомата всегда есть маркировка вроде «C16», но далеко не все понимают, что означает буква. Разберём, как устроен автомат, чем отличаются характеристики B, C и D и как подобрать номинал.

Как устроен автомат

Внутри модульного автомата два расцепителя, каждый защищает от своей угрозы.

• •Тепловой расцепитель — биметаллическая пластина. При перегрузке она нагревается, изгибается и отключает автомат. Срабатывает с задержкой: чем больше перегрузка, тем быстрее. Например, при токе в 1,45 раза выше номинала автомат отключится в течение часа, а при двукратной перегрузке — за несколько минут или секунд.
• •Электромагнитный расцепитель — катушка с сердечником. При коротком замыкании ток резко возрастает, сердечник втягивается и мгновенно размыкает контакты, за сотые доли секунды.
• •1P — разрывает только фазу. Стандарт для однофазных групповых линий.
• •1P+N и 2P — разрывают фазу и ноль. Нужны на вводе, в системах TT, для линий в сырых помещениях и там, где важно полностью отключить линию.
• •3P — для трёхфазной нагрузки без нуля: двигатели, трёхфазные нагреватели.
• •4P — для трёхфазной нагрузки с нулём, ввод в дом с трёхфазным подключением.
• •4,5 кА — для квартир и частных домов, удалённых от подстанции.
• •6 кА — универсальный выбор для жилых и коммерческих объектов.
• •10 кА и выше — для промышленных щитов и объектов рядом с трансформаторной подстанцией.
• •характеристика и номинал, например C16;
• •номинальное напряжение, например 230/400 В;
• •отключающая способность в прямоугольнике, например 6000;
• •класс токоограничения (цифра в квадрате) — чем выше, тем быстрее автомат ограничивает ток короткого замыкания;
• •схема полюсов и производитель.
• •Увеличение номинала, потому что автомат «выбивает». Это убирает защиту, а не проблему. Если автомат отключается от перегрузки, нужно распределить нагрузку или проложить отдельную линию с кабелем большего сечения.
• •Автомат с номиналом больше, чем допускает кабель. Например, C25 на кабеле 2,5 мм².
• •Характеристика D на бытовых линиях. На длинной линии она может не сработать мгновенно при коротком замыкании.
• •Характеристика B для насосов и компрессоров. Ложные отключения при пуске.
• •Отключающая способность ниже требуемой в промышленных щитах.
• •Автоматы разных производителей и шины, которые не стыкуются.

Что значит буква: время-токовая характеристика

Буква показывает, при каком токе срабатывает электромагнитный расцепитель, то есть во сколько раз ток должен превысить номинал, чтобы автомат отключился мгновенно.

Характеристика	Мгновенное отключение при токе	Где применяют
B	от 3 до 5 номиналов	Освещение, длинные линии, резистивная нагрузка, частный сектор с удалёнными потребителями
C	от 5 до 10 номиналов	Бытовые розетки и техника, офисы, большинство линий в квартире и доме
D	от 10 до 20 номиналов	Двигатели, насосы, компрессоры, сварочные аппараты, трансформаторы — нагрузка с большими пусковыми токами

Пример. Автомат C16 мгновенно отключится при токе от 80 до 160 А. Автомат B16 — при токе от 48 до 80 А. Автомат D16 — от 160 до 320 А.

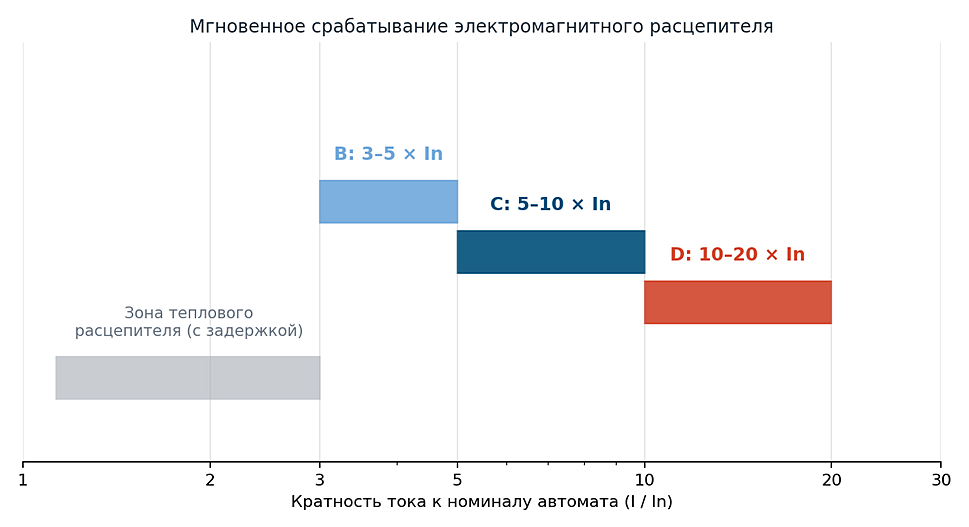

Рис. 1. Зоны мгновенного срабатывания автоматов B, C и D: чем «старше» буква, тем больший пусковой ток автомат пропускает без отключения.

Почему нельзя ставить везде D

Чем выше порог мгновенного срабатывания, тем больший ток короткого замыкания нужен, чтобы автомат отключился сразу. На длинной линии сопротивление проводов велико, и ток короткого замыкания в конце линии может оказаться ниже порога. Тогда автомат D16 не отключится мгновенно, а будет ждать срабатывания теплового расцепителя. Всё это время кабель греется. Для длинных линий, например к бане или гаражу в конце участка, лучше подходит характеристика B.

Почему не везде B

Автомат B будет ложно отключаться при запуске оборудования с большими пусковыми токами: насосов, компрессоров, стиральных машин, мощных светодиодных драйверов. Поэтому для розеток и бытовой техники стандартом стала характеристика C.

Как выбрать номинал

Главное правило: автомат защищает кабель, а не прибор. Номинал выбирают так, чтобы он был не больше допустимого длительного тока кабеля.

Сечение медного кабеля	Типовой номинал автомата	Назначение
1,5 мм²	10 А	Освещение
2,5 мм²	16 А	Розетки, стиральная машина
4 мм²	25 А	Водонагреватель, духовой шкаф
6 мм²	32 А	Электроплита
10 мм²	40–50 А	Ввод в квартиру
16 мм²	63 А	Ввод в частный дом

Ориентиры для скрытой прокладки медного кабеля. При прокладке пучком, в трубе или при высокой температуре допустимый ток кабеля ниже.

После этого проверьте, что номинал больше рабочего тока нагрузки. Ток рассчитывают по формуле I = P / U для однофазной сети или I = P / (1,73 × U) для трёхфазной.

Количество полюсов

Отключающая способность

Это максимальный ток короткого замыкания, который автомат способен отключить без разрушения. Указывается в прямоугольнике на корпусе, например «4500» или «6000».

Селективность

Вводной автомат должен иметь номинал выше групповых, чтобы при коротком замыкании на одной линии отключалась только она, а не весь дом. Например, групповые автоматы 10 и 16 А, вводной — 32 или 40 А. Полную селективность обеспечивают только специальные решения, но разница номиналов и характеристик уже заметно снижает риск отключения всего щита.

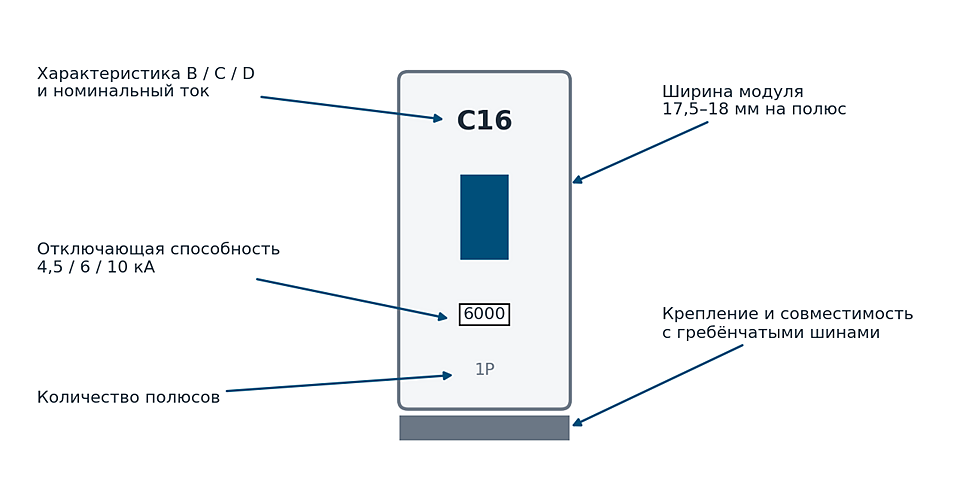

Как прочитать маркировку

На корпусе автомата указаны:

Типичные ошибки

Итоги

Для большинства бытовых линий подходит характеристика C, для освещения и длинных линий — B, для двигателей и оборудования с тяжёлым пуском — D. Номинал выбирайте по сечению кабеля, а не по мощности прибора, и проверяйте отключающую способность для конкретного объекта. Для защиты людей от поражения током к автомату добавьте УЗО или используйте дифавтомат. В каталоге ensnab24.ru есть автоматические выключатели IEK, EKF, КЭАЗ, DEKraft и других производителей, а также УЗО, дифавтоматы, шины и щиты.

Контакты

ООО «Энергоснаб-Юг» — комплексные поставки электротехнической продукции. Поможем подобрать автоматику и собрать комплект для щита.

Адрес: 344096, г. Ростов-на-Дону, пр-кт Королёва, 6/7

Телефоны: 8 800 201-02-79 (бесплатно по России), +7 (863) 296-23-40, +7 (863) 226-16-07

E-mail: info@ensnab24.ru

Интернет-магазин: ensnab24.ru

Праздничная подсветка фасада, витрины или двора создаёт настроение и привлекает покупателей. Но уличная иллюминация работает в тяжёлых условиях: мороз, снег, дождь, ветер и перепады температур. Комнатная гирлянда, вывешенная на улицу, может перестать работать через неделю, а неправильное подключение опасно. Разберём, какие гирлянды подходят для улицы, как их подключить и на что обратить внимание.

Виды уличной иллюминации

• •Нить. Классическая гирлянда — провод со светодиодами через равные промежутки. Подходит для деревьев, перил, заборов, контуров здания.
• •Бахрома (айсикл). Свисающие нити разной длины, похожие на сосульки. Хорошо смотрится на карнизах, козырьках и по краю кровли.
• •Сетка. Прямоугольное полотно со светодиодами. Им быстро оформляют кусты, стены и витрины.
• •Дюралайт (световой шнур). Гибкая прозрачная трубка со светодиодами внутри. Из него выкладывают контуры, надписи и фигуры.
• •Белт-лайт. Провод с патронами для ламп. Создаёт эффект ретро-гирлянды над летними верандами, во дворах и над улицами.
• •Светодиодная лента и гибкий неон. Для контурной подсветки фасада, вывесок и архитектурных элементов.
• •Светодинамические фигуры и мотивы. Готовые объёмные конструкции: звёзды, снежинки, олени.
• •230 В. Гирлянда включается напрямую в розетку. Просто, но при повреждении изоляции опасно.
• •24 В или 12 В. Гирлянда питается через блок питания или трансформатор. Это безопаснее: даже при повреждении провода напряжение не опасно для человека. Для доступных мест (заборы, перила, детские площадки) предпочтителен низковольтный вариант.
• •Статичный — ровное свечение без мигания. Выглядит дорого и спокойно.
• •Флеш (мерцание) — часть светодиодов периодически вспыхивает ярче, эффект «искрящегося снега».
• •Динамические режимы с контроллером — бегущие огни, переливы, плавное включение.
• •Уличная розетка со степенью защиты не ниже IP44 с крышкой. Для фасадов удобнее установить розетку заранее, а не тянуть удлинитель через окно.
• •УЗО или дифавтомат 30 мА на линии уличной иллюминации — обязательно. Влага и снег неизбежно попадают на соединения.
• •Отдельная линия от щита для большой иллюминации, чтобы не нагружать внутренние розетки.
• •Уличный удлинитель на морозостойком кабеле, например КГ. Бытовой удлинитель с ПВС на морозе ломается и не защищён от влаги.
• •Герметичные соединения. Все стыки и разветвления держите в монтажных коробках IP65 или под защитными колпачками. Соединения не должны лежать в снегу или луже.
• •Таймер включает и выключает иллюминацию в заданное время.
• •Фотореле (датчик освещённости) включает подсветку с наступлением темноты.
• •Астрономический таймер сам рассчитывает время заката и рассвета на каждый день.
• •Умная розетка или реле с управлением со смартфона.
• •Крепите гирлянды клипсами, хомутами или на натянутый трос. Гвозди и саморезы через провод недопустимы.
• •Не натягивайте гирлянду за провод. Для длинных пролётов используйте несущий трос, а гирлянду подвязывайте к нему.
• •Выкладывайте провода так, чтобы вода стекала. Петли, в которых скапливается вода, и соединения в нижних точках ведут к коротким замыканиям.
• •Проверьте гирлянды перед монтажом, особенно прошлогодние: повреждённую изоляцию легко пропустить.
• •Работы на высоте выполняйте со стремянки или вышки, вдвоём, при отключённом питании.
• •Комнатная гирлянда на улице.
• •Гирлянда на ПВХ-проводе в мороз.
• •Последовательное соединение большего числа гирлянд, чем разрешает производитель.
• •Подключение без УЗО.
• •Бытовой удлинитель через окно или дверь.
• •Открытые соединения, лежащие в снегу.
• •Крепление гвоздями и саморезами через провод.

На что смотреть при выборе

Степень защиты IP

Для улицы минимальная степень защиты — IP44: защита от брызг. Для мест, куда попадает дождь и снег, лучше IP65 и выше: полная защита от пыли и струй воды. Соединители и блоки питания тоже должны быть уличного исполнения.

Морозостойкость провода

Провод в ПВХ-изоляции на морозе дубеет и трескается. Для улицы выбирайте гирлянды на каучуковом или силиконовом проводе: они сохраняют гибкость при температуре до −40 °C и ниже. Проверьте в паспорте допустимую температуру эксплуатации.

Напряжение питания

Максимальная длина подключения

Каждый производитель указывает, сколько гирлянд можно соединить последовательно от одного питания. Если превысить это значение, крайние элементы будут светить тусклее, а провод начальной гирлянды может перегреться. Для больших площадей используют несколько линий питания.

Режимы свечения

Подключение: что нужно из электрики

Рис. 1. Безопасная схема подключения уличной иллюминации: отдельная линия с УЗО, уличная розетка IP44 и герметичные соединения.

Автоматическое управление

Чтобы не включать подсветку вручную каждый вечер:

Сколько потребляет иллюминация

Светодиодная иллюминация экономична. Нить длиной 10 м обычно потребляет 5–10 Вт, сетка 2 × 3 м — 15–25 Вт. Например, 20 гирлянд по 10 Вт работают 6 часов в день в течение 30 дней: 20 × 10 × 6 × 30 = 36 000 Вт·ч, то есть 36 кВт·ч за весь праздничный месяц.

Монтаж

Типичные ошибки

Итоги

Для уличной иллюминации выбирайте гирлянды со степенью защиты от IP44, лучше IP65, на морозостойком проводе. Для доступных мест предпочтительны низковольтные модели. Подключайте подсветку через уличную розетку и УЗО, держите соединения в герметичных коробках и автоматизируйте включение таймером или фотореле. В каталоге ensnab24.ru есть декоративное и иллюминационное освещение, светодиодные ленты, уличные розетки, монтажные коробки, таймеры, фотореле, кабель и УЗО.

Контакты

ООО «Энергоснаб-Юг» — комплексные поставки электротехнической продукции. Поможем подобрать иллюминацию и комплектующие для праздничного оформления фасада.

Адрес: 344096, г. Ростов-на-Дону, пр-кт Королёва, 6/7

Телефоны: 8 800 201-02-79 (бесплатно по России), +7 (863) 296-23-40, +7 (863) 226-16-07

E-mail: info@ensnab24.ru

Интернет-магазин: ensnab24.ru

Каждый раз, когда открывается дверь магазина, склада или цеха, в помещение заходит холодный воздух. Если дверь открывается постоянно, отопление просто не успевает компенсировать потери: у входа холодно, продавцы и кладовщики мёрзнут, счета за тепло растут. Тепловая завеса создаёт над проёмом невидимый воздушный барьер, который отсекает холод. Разберём, как подобрать завесу по длине, высоте установки и мощности.

Как работает тепловая завеса

Завеса устанавливается над проёмом и направляет вниз плотный поток воздуха. Этот поток работает как преграда: холодный воздух с улицы не может пройти внутрь, а тёплый не уходит наружу. Встроенный нагреватель дополнительно подогревает воздух, чтобы в зоне входа не было холодно.

Главная задача завесы — не обогрев помещения, а защита проёма. Поток воздуха важнее, чем мощность нагрева. Завеса без нагрева тоже работает: летом её используют, чтобы не выпускать прохладу от кондиционера и не впускать пыль и насекомых.

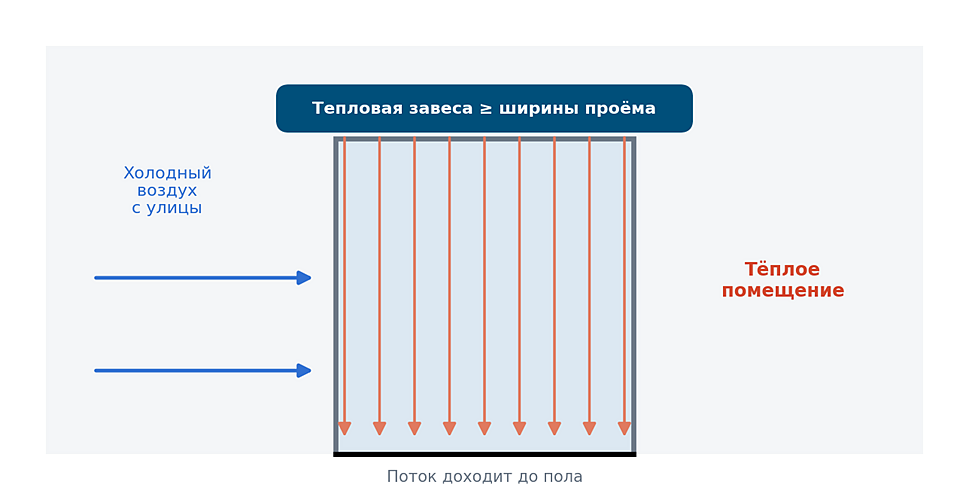

Рис. 1. Завеса должна быть не короче проёма: воздушный поток перекрывает всю ширину двери и достаёт до пола.

Виды по типу нагрева

• •Без нагрева. Только воздушный барьер. Для тёплого климата, летнего использования и проёмов, где не нужен дополнительный подогрев.
• •Электрические. Нагреватель — ТЭН или спираль. Просты в установке, нужна только электросеть. Мощные модели требуют трёхфазного подключения.
• •Водяные. Подключаются к системе отопления или ГВС здания. Дешевле в эксплуатации, но установка сложнее, а для неотапливаемых помещений есть риск разморозки теплообменника.
• •Для двери шириной 1 м подойдёт завеса длиной 1–1,2 м.
• •Для проёма шириной 1,5 м — завеса 1,5 м или две по 0,8 м рядом.
• •Для широких ворот склада устанавливают несколько завес в ряд или вертикальные завесы по бокам ворот.
• •L — производительность завесы по воздуху, м³/ч (указана в паспорте);
• •ΔT — на сколько нагреть воздух, °C.
• •дверь до 1 м в регионе с мягкой зимой — 3–6 кВт;
• •дверь 1–1,5 м или частое открывание — 6–9 кВт;
• •широкий вход, суровая зима — 12 кВт и выше или водяная завеса.
• •Термостат. Отключает нагрев, когда температура у входа достигла заданной.
• •Датчик двери (концевой выключатель). Включает завесу на полную мощность при открытии двери и переключает на дежурный режим при закрытии. Это заметно экономит электричество.
• •Несколько скоростей вентилятора и ступеней нагрева. Позволяют настроить завесу под сезон.
• •Пульт или настенная панель управления. Удобно, если завеса висит высоко.
• •Защита от перегрева. Обязательна для электрических моделей.
• •Завеса короче ширины проёма.
• •Модель, рассчитанная на высоту 2,5 м, установлена над проёмом 3,5 м: поток не доходит до пола.
• •Установка с большим зазором над проёмом.
• •Выбор только по мощности нагрева без учёта производительности по воздуху.
• •Подключение мощной завесы к розеточной линии вместе с другими приборами.
• •Водяная завеса в неотапливаемом помещении без защиты от замерзания.

Как подобрать длину

Длина завесы должна быть не меньше ширины проёма. Если завеса короче, по краям остаются щели, через которые холод проходит внутрь.

Как подобрать по высоте установки

Поток воздуха должен доходить до пола с достаточной скоростью. Чем выше установлена завеса, тем мощнее должен быть вентилятор. Каждая модель рассчитана на определённую максимальную высоту проёма — её указывают в паспорте.

Назначение	Высота проёма	Тип завесы
Входная дверь офиса, магазина	до 2,5–3 м	Бытовая, полупромышленная
Вход в торговый центр, большой магазин	до 3,5–4 м	Полупромышленная, повышенной производительности
Ворота склада, цеха	4–6 м и выше	Промышленная

Чем ближе к верху проёма установлена завеса, тем лучше: зазор между завесой и проёмом должен быть минимальным. Завесу монтируют с внутренней стороны помещения.

Как рассчитать мощность нагрева

Мощность нагрева зависит от того, сколько воздуха прогоняет завеса и на сколько градусов его нужно нагреть. Для оценки используют формулу:

P (кВт) = 0,00034 × L × ΔT

Пример. Завеса производительностью 1200 м³/ч, нужно поднять температуру потока на 20 °C. P = 0,00034 × 1200 × 20 ≈ 8 кВт. Подойдёт электрическая завеса на 9 кВт с трёхфазным подключением.

Ориентиры для типовых входных дверей:

Подключение

Тепловая завеса — мощный потребитель, поэтому подключать её нужно по отдельной линии.

Мощность	Напряжение	Ток	Автомат	Кабель (медь)
3 кВт	220 В	≈ 14 А	C16, 1 полюс	3 × 2,5 мм²
6 кВт	380 В	≈ 9 А на фазу	C16, 3 полюса	5 × 2,5 мм²
9 кВт	380 В	≈ 14 А на фазу	C16–C20, 3 полюса	5 × 2,5 мм²
12 кВт	380 В	≈ 18 А на фазу	C25, 3 полюса	5 × 4 мм²

Ориентиры. Точный номинал автомата и сечение кабеля определяйте по паспорту завесы и условиям прокладки.

Обязательно предусмотрите УЗО или дифавтомат, особенно для входных зон с повышенной влажностью.

Полезные функции

Типичные ошибки

Итоги

Чтобы тепловая завеса работала, подбирайте её так: длина — не меньше ширины проёма, высота установки — в пределах паспортной для модели, мощность — по производительности и нужному нагреву. Подключайте её по отдельной линии с автоматом и УЗО и используйте датчик двери для экономии. В каталоге ensnab24.ru есть тепловые завесы, автоматические выключатели, УЗО, кабель и щитовое оборудование для их подключения.

Контакты

ООО «Энергоснаб-Юг» — комплексные поставки электротехнической продукции. Поможем подобрать завесу и комплект для подключения под ваш объект.

Адрес: 344096, г. Ростов-на-Дону, пр-кт Королёва, 6/7

Телефоны: 8 800 201-02-79 (бесплатно по России), +7 (863) 296-23-40, +7 (863) 226-16-07

E-mail: info@ensnab24.ru

Интернет-магазин: ensnab24.ru

Зимой отключения электричества случаются чаще: ледяной дождь обрывает провода, сети не выдерживают нагрузку. Без электричества в частном доме останавливается котёл, насос скважины, холодильник и связь. Резервный генератор решает эту проблему, но только если правильно выбран по мощности и правильно подключён. Разберём, какие бывают генераторы, как рассчитать мощность и почему нельзя включать генератор в розетку.

Виды генераторов по типу двигателя

Бензиновые. Самые распространённые для дома и дачи. Недорогие, компактные, легко запускаются на морозе. Мощность бытовых моделей обычно от 1 до 10 кВт. Подходят для периодического резервного питания на несколько часов. Двигатель имеет ограниченный ресурс, поэтому для постоянной работы они не лучший выбор.

Дизельные. Дороже, тяжелее и шумнее бензиновых, но экономичнее по топливу и рассчитаны на долгую работу. Выбирают, если отключения длятся сутками или генератор используется как основной источник питания. Учтите: зимой нужно зимнее дизельное топливо.

Газовые. Работают от баллона или магистрального газа. Топливо дешевле бензина, выхлоп чище, но стоимость самого генератора выше. Многие модели могут работать и на бензине, и на газе.

Инверторные. Отдельная категория по способу выработки тока. Двигатель вращает генератор, ток выпрямляется, а затем преобразуется обратно в переменный с идеальной синусоидой. Такой генератор подходит для котлов с электроникой, компьютеров и телевизоров, меньше шумит и экономнее расходует топливо, потому что подстраивает обороты под нагрузку. Минус — мощность обычно невелика, до 3–7 кВт, и цена выше обычного.

Синхронный или асинхронный альтернатор

В обычных (не инверторных) генераторах стоит один из двух типов альтернатора.

• •Синхронный лучше переносит пусковые токи насосов, компрессоров и сварочных аппаратов. Для дома предпочтителен он.
• •Асинхронный проще и дешевле, лучше защищён от пыли и влаги, но хуже справляется с пусковыми нагрузками.
• •Переключатель нагрузки (рубильник I–0–II). Ставится в щите. В положении I дом питается от сети, в положении II — от генератора, в положении 0 отключён от обоих. Механически невозможно подключить оба источника одновременно.
• •АВР (автоматический ввод резерва). При пропадании сети сам запускает генератор с функцией автозапуска и переключает нагрузку, а при восстановлении сети возвращает её обратно. Удобно для домов, где генератор нужен часто или когда хозяев нет дома.
• •Гибкий кабель КГ нужного сечения для подключения генератора к вводу резерва.
• •Силовой разъём на стене дома для быстрого подключения переносного генератора.
• •Автоматический выключатель на линии генератора.
• •Заземление корпуса генератора — обязательно.
• •Только на улице или под навесом. Выхлоп содержит угарный газ. Запуск генератора в доме, гараже или подвале смертельно опасен.
• •На ровной площадке, на расстоянии от окон и вентиляционных отверстий.
• •Защищённым от дождя и снега, но с хорошим доступом воздуха для охлаждения.
• •Подальше от спален и соседей, если генератор шумный. Тише всего работают инверторные модели и генераторы в шумозащитном кожухе.
• •Меняйте масло по графику производителя, первую замену — после обкатки.
• •Раз в месяц запускайте генератор на 10–15 минут под нагрузкой, чтобы проверить работоспособность.
• •Перед зимой проверьте аккумулятор (если есть электростартер), свечу, воздушный фильтр.
• •Храните запас топлива в канистрах, предназначенных для этого, и не дольше рекомендованного срока.
• •Выбор мощности без учёта пусковых токов насоса и холодильника.
• •Подключение через розетку кабелем «вилка — вилка».
• •Трёхфазный генератор для однофазной нагрузки.
• •Обычный генератор без AVR для котла с электроникой.
• •Запуск генератора в гараже или подвале.
• •Отсутствие заземления.

Обратите внимание на AVR — автоматический регулятор напряжения. Он держит напряжение стабильным при изменении нагрузки, что важно для электроники.

Как рассчитать мощность

1. Составьте список приборов, которые должны работать при отключении: котёл, насос, холодильник, освещение, роутер. Всё сразу питать не обязательно.
2. Учтите пусковые токи. Приборы с двигателями и компрессорами при запуске потребляют в несколько раз больше номинала.
3. Добавьте запас 20–30%. Генератор, работающий на пределе мощности, быстрее изнашивается.

Прибор	Рабочая мощность	Пусковой коэффициент
Котёл газовый (электроника и насос)	100–200 Вт	1,5–2
Холодильник	150–300 Вт	3–5
Насос скважинный	700–1500 Вт	3–5
Освещение (LED)	100–300 Вт	1
Роутер, телевизор, ноутбук	100–300 Вт	1–1,5
Электрообогреватель	1000–2000 Вт	1

Пример. Котёл 150 Вт, холодильник 200 Вт, насос 1000 Вт, освещение и техника 400 Вт. Рабочая нагрузка около 1,75 кВт. При запуске насоса (до 4 кВт) и холодильника кратковременная нагрузка достигает 5 кВт. Нужен генератор номиналом 5–6 кВт. Если запуск насоса и холодильника разнести во времени, хватит и меньшего.

Однофазный или трёхфазный

Если в доме трёхфазный ввод, это не значит, что нужен трёхфазный генератор. Большинство бытовых приборов однофазные. Трёхфазный генератор плохо переносит перекос фаз: на одну фазу обычно можно нагрузить только треть мощности. Трёхфазная модель нужна, только если у вас есть трёхфазные потребители, например насос или станок на 380 В. В остальных случаях выгоднее однофазный генератор, подключённый к выделенной группе резервных линий.

Как правильно подключить генератор

Нельзя подключать генератор к сети дома через розетку с помощью самодельного кабеля «вилка — вилка». Это опасно по трём причинам: на штырях свободной вилки появляется напряжение; ток генератора идёт по домашней сети обратно в линию и может убить электриков, которые ремонтируют обрыв; при появлении сетевого напряжения генератор выходит из строя.

Правильные способы:

Рис. 1. Безопасная схема: генератор подключается к дому через переключатель нагрузки, который не даёт соединить сеть и генератор одновременно.

Что ещё понадобится

Где установить генератор

Обслуживание

Типичные ошибки

Итоги

Для дачи и редких коротких отключений подойдёт бензиновый генератор, для долгих отключений — дизельный, для котла и чувствительной электроники — инверторный. Мощность считайте с учётом пусковых токов и запаса, а подключайте генератор только через переключатель нагрузки или АВР. В каталоге ensnab24.ru есть генераторы, переключатели нагрузки, кабель КГ, силовые разъёмы, автоматические выключатели и комплектующие для заземления.

Контакты

ООО «Энергоснаб-Юг» — комплексные поставки электротехнической продукции. Поможем подобрать генератор и комплект для безопасного подключения.

Адрес: 344096, г. Ростов-на-Дону, пр-кт Королёва, 6/7

Телефоны: 8 800 201-02-79 (бесплатно по России), +7 (863) 296-23-40, +7 (863) 226-16-07

E-mail: info@ensnab24.ru

Интернет-магазин: ensnab24.ru

Замёрзший водопровод в частном доме или сосульки над входом — типичные зимние проблемы, которые решает греющий кабель. Выбрать его несложно, а вот смонтировать правильно получается не у всех: кабель перегорает в первый же сезон, труба всё равно перемерзает, а автомат отключается при каждом морозе. Разберём, как уложить кабель на трубу, внутрь трубы и на кровлю, как его подключить и каких ошибок избегать.

Саморегулирующийся или резистивный

Саморегулирующийся кабель меняет мощность в зависимости от температуры: на холодном участке греет сильнее, на тёплом — слабее. Его можно резать на нужную длину, допускаются перехлёсты, он не перегревается. Это основной выбор для труб, водостоков и кровли.

Резистивный кабель греет одинаково по всей длине и продаётся отрезками фиксированной длины. Резать его нельзя, перехлёсты недопустимы: в месте пересечения кабель перегревается и выходит из строя. Чаще всего его применяют в тёплых полах и для обогрева площадок.

Дальше речь пойдёт в основном о саморегулирующемся кабеле.

Монтаж на трубу снаружи

Это самый надёжный и универсальный способ. Подходит для водопровода и канализации любого диаметра.

• •Расположение. Кабель укладывают по нижней части трубы, примерно в положении «4 часа» или «8 часов» на циферблате. Холодный воздух и замерзающая вода собираются внизу, поэтому снизу обогрев эффективнее. Две нитки располагают симметрично снизу.
• •Крепление. Кабель прижимают к трубе алюминиевым скотчем через каждые 20–30 см. На пластиковых трубах лучше дополнительно проклеить кабель скотчем по всей длине: пластик плохо проводит тепло, а алюминий распределяет его по поверхности.
• •Спиральная навивка. Применяют на трубах большого диаметра, когда мощности одной прямой нитки не хватает.
• •Запорная арматура и фильтры. На кранах, вентилях и фильтрах делают дополнительную петлю кабеля: они массивнее трубы и замерзают быстрее.
• •Теплоизоляция обязательна. Поверх кабеля надевают изоляцию из вспененного полиэтилена или каучука. Без неё кабель греет улицу, а не трубу. Для улицы и грунта берут изоляцию толщиной от 20–30 мм.
• •Используйте только пищевой кабель с оболочкой, разрешённой для контакта с питьевой водой.
• •Ввод через сальник — специальный узел, который устанавливают в тройник. Он герметизирует место входа кабеля.
• •Мощность обычно 10–13 Вт/м.
• •Только водопровод. В канализацию кабель внутрь не кладут: на нём оседают отложения, и он забивает трубу.
• •Ограничение по длине. Слишком длинный участок трудно протянуть, а сужения и повороты трубы могут повредить кабель.
• •Жёлоба: две нитки кабеля по дну, закреплённые монтажной лентой или специальными клипсами.
• •Водосточные трубы: кабель опускают по всей длине трубы вплоть до выхода, вместе с несущим тросом, если труба высокая.
• •Край кровли: кабель укладывают «змейкой» вдоль свеса, где чаще всего образуется наледь.
• •Оболочка с защитой от ультрафиолета обязательна: обычная оболочка на солнце разрушается за пару сезонов.
• •Терморегулятор с датчиками температуры и влажности включает обогрев только тогда, когда он нужен: при температуре примерно от −15 до +3 °C и наличии осадков. Без него кабель работает впустую.
• •УЗО или дифавтомат с током утечки 30 мА — обязательно. Повреждённая изоляция кабеля на трубе или кровле — прямой путь к поражению током.
• •Автомат с учётом пускового тока. Саморегулирующийся кабель при включении на морозе потребляет в 2–3 раза больше номинального тока. Это главная причина «выбивания» автомата в холода. Подбирайте автомат с характеристикой C и проверяйте рекомендации производителя по максимальной длине кабеля на один автомат.
• •Концевая и соединительная муфты. Конец кабеля обязательно герметизируют концевой муфтой. Соединение с питающим кабелем выполняют термоусадочным комплектом, а не изолентой.
• •Питающий кабель. Для уличного подключения берите кабель, рассчитанный на мороз и влагу.
• •Проверка перед монтажом изоляции. После раскладки кабель включают на короткое время и проверяют, что он греется по всей длине. Для больших систем сопротивление изоляции проверяют мегаомметром.
• •Монтаж без теплоизоляции.
• •Резистивный кабель с перехлёстом или обрезанный по длине.
• •Кабель внутри канализационной трубы.
• •Автомат без учёта пусковых токов: при первом морозе он постоянно отключается.
• •Отсутствие УЗО.
• •Изолента вместо термоусадочной муфты: влага быстро попадает внутрь.
• •Обогрев кровли без терморегулятора: огромный счёт за электричество при минимальной пользе.
• •Обычная оболочка без защиты от ультрафиолета на кровле.

Ориентиры по мощности

Задача	Мощность кабеля	Сколько ниток
Водопровод до 32 мм	16 Вт/м	1
Водопровод 40–50 мм	24 Вт/м или 2 × 16 Вт/м	1–2
Канализация 110 мм	30 Вт/м или 2 × 16–24 Вт/м	1–2
Водосток, труба до 100 мм	30–40 Вт/м	1–2
Жёлоб кровли	30–40 Вт/м	2

Значения ориентировочные для юга России. Для холодных регионов, труб без утепления или неглубокой прокладки мощность увеличивают.

Рис. 1. Правильный монтаж греющего кабеля на трубу: кабель снизу, алюминиевый скотч и слой теплоизоляции.

Монтаж внутрь трубы

Этот способ удобен, когда трубу уже проложили и доступа к ней нет, например в скважине или под землёй.

Обогрев кровли и водостоков

Задача обогрева кровли — дать талой воде уйти с крыши, не превращаясь в лёд и сосульки.

Подключение

Как рассчитать длину

1. Измерьте длину трубы, которую нужно обогревать.
2. Добавьте запас на каждый кран, фильтр и опору: обычно от 0,3 до 1 м на элемент.
3. При монтаже в две нитки или спиралью умножьте длину на соответствующий коэффициент.
4. Добавьте 0,5–1 м на подключение и разделку.

Типичные ошибки

Итоги

Правильно смонтированный греющий кабель работает годами: он уложен снизу трубы, прижат алюминиевым скотчем, закрыт теплоизоляцией, загерметизирован муфтами и подключён через УЗО и автомат с учётом пусковых токов. Для кровли добавьте терморегулятор и кабель с УФ-стойкой оболочкой. В каталоге ensnab24.ru есть греющий кабель, муфты, терморегуляторы, алюминиевый скотч, автоматические выключатели и УЗО.

Контакты

ООО «Энергоснаб-Юг» — комплексные поставки электротехнической продукции. Поможем рассчитать длину и мощность кабеля под вашу систему.

Адрес: 344096, г. Ростов-на-Дону, пр-кт Королёва, 6/7

Телефоны: 8 800 201-02-79 (бесплатно по России), +7 (863) 296-23-40, +7 (863) 226-16-07

E-mail: info@ensnab24.ru

Интернет-магазин: ensnab24.ru

С 2022 года ряд крупных европейских производителей электротехники ушёл с российского рынка или передал бизнес местным командам. Модульная автоматика, розетки, контакторы и щиты, к которым привыкли проектировщики и монтажники, стали дефицитом или подорожали. При этом объекты продолжают строиться, а в проектах по-прежнему стоят знакомые артикулы. Разберёмся, как подобрать замену правильно, чтобы аналог не только встал в щит, но и работал как задумано.

Главное правило: подбирать по параметрам, а не по артикулу

Таблиц «артикул в артикул» много, но они не всегда точны. Надёжнее определить ключевые характеристики исходного устройства и подобрать аналог, который соответствует им всем. Для каждого вида оборудования набор параметров свой.

Модульные автоматические выключатели

Это самая частая замена. Сверяйте:

• •Номинальный ток — 6, 10, 16, 25, 32 А и так далее.
• •Время-токовую характеристику — B, C или D.
• •Количество полюсов — 1P, 1P+N, 2P, 3P, 4P.
• •Отключающую способность — 4,5; 6 или 10 кА. Аналог должен иметь не меньшую отключающую способность, чем указано в проекте. Для жилых домов чаще достаточно 4,5–6 кА, для промышленных щитов рядом с трансформатором — 10 кА и выше.
• •Ширину модуля — стандартно 17,5–18 мм на полюс. Важно, если щит собран плотно.
• •Совместимость с гребёнчатыми шинами. Шины разных производителей могут не совпадать по шагу и форме зубцов.
• •Ток утечки — 10, 30, 100, 300 мА.
• •Тип — AC, A, F, B. Замена типа A на AC недопустима.
• •Селективность — если в проекте стоит тип S, аналог тоже должен быть селективным.
• •Электромеханическое или электронное исполнение.
• •Номинальный ток в категории применения: AC-1 (активная нагрузка) или AC-3 (двигатели). Сравнивайте одинаковые категории.
• •Напряжение катушки — 24, 110, 230 или 400 В, переменное или постоянное.
• •Вспомогательные контакты — количество и тип (НО/НЗ), возможность добавить приставки.
• •Габариты и крепление — на DIN-рейку или на монтажную панель.
• •Совместимость тепловых реле и механической блокировки для реверсивных схем.
• •Мощность и ток двигателя, режим нагрузки (лёгкий или тяжёлый пуск).
• •Входное напряжение — 230 или 380 В.
• •Способы управления — дискретные и аналоговые входы, интерфейсы (Modbus RTU и другие).
• •Встроенные функции — ПИД-регулятор, тормозной ключ, ЭМС-фильтр.
• •Логика настройки. Параметры старого преобразователя придётся перенести вручную, поэтому заранее запросите документацию на аналог.
• •Механизм и рамка — у разных производителей они не взаимозаменяемы. При замене меняйте весь комплект в помещении.
• •Номинальный ток — 10 или 16 А.
• •Способ подключения — винтовые или безвинтовые клеммы.
• •Степень защиты — для ванных и улицы IP44 и выше.
• •Внешний вид серии — важно для объектов с дизайн-проектом.
• •Количество модулей и рядов.
• •Встраиваемый или навесной монтаж.
• •Степень защиты IP и материал (металл или пластик).
• •Глубина — критична для ниш, подготовленных под конкретный щит.
• •Комплектация — DIN-рейки, шины N и PE, заглушки.
• •Замена по названию серии без проверки характеристик.
• •Установка УЗО типа AC вместо A.
• •Контактор подобран по току AC-1, а нагрузка — двигатель.
• •Покупка шин одного производителя для автоматов другого.
• •Отсутствие письменного согласования замены на объекте с проектом.
• •Замена частотного преобразователя без переноса настроек и проверки входов.

Рис. 1. Параметры модульного автомата, которые нужно сверить при подборе аналога.

Где искать аналоги: IEK (серии ARMAT и KARAT), EKF (AVERES, PROxima), КЭАЗ (OptiDin), DEKraft, CHINT. У большинства из них есть линейки «стандарт» для жилья и «профессиональные» для ответственных объектов.

УЗО и дифавтоматы

К параметрам автоматов добавляются:

Контакторы и пускатели

Аналоги выпускают КЭАЗ, IEK, EKF, CHINT, DEKraft.

Частотные преобразователи и автоматика

Здесь замена сложнее, поскольку важен не только корпус, но и программное обеспечение.

Частотные преобразователи и программируемые реле выпускают, например, EKF (серия VECTOR) и IEK (бренд ONI).

Розетки и выключатели

Электроустановочные изделия кажутся простыми, но есть нюансы:

Часть линеек Schneider Electric перешла к Systeme Electric и продолжает выпускаться под новым брендом. Также есть изделия EKF, IEK и других производителей.

Щиты и корпуса

Щитовые корпуса выпускают IEK, EKF, DKC и другие.

Как оформить замену на объекте

1. Составьте перечень позиций из проекта или спецификации с артикулами исходного производителя.
2. Передайте список поставщику — менеджер подберёт аналоги по параметрам и укажет, где есть отличия.
3. Сверьте критичные параметры — отключающую способность, тип УЗО, категорию применения контакторов.
4. Согласуйте замену с проектировщиком или заказчиком. Для объектов с госэкспертизой и ответственных систем замена оформляется письменно.
5. Запросите сертификаты и паспорта на аналоги — они понадобятся для исполнительной документации.
6. Закупайте комплектами. Автоматы, шины, УЗО и корпуса одного производителя лучше совместимы между собой.

Рис. 2. Порядок замены оборудования ушедших брендов на объекте.

Мифы об аналогах

«Российское и китайское — значит хуже». Отечественные производители модульной автоматики давно выпускают профессиональные серии, а крупные китайские бренды работают на мировом рынке. Качество зависит от конкретной серии и производителя, а не от страны.

«Достаточно совпадения номинала». Нет. Автомат на 16 А с отключающей способностью 4,5 кА не заменит автомат на 16 А с 10 кА в промышленном щите.

«Таблицы соответствия всегда верны». Используйте их как отправную точку, но проверяйте параметры по паспорту.

«Можно смешивать производителей в одном щите». Можно, но аккуратно: проверьте совместимость шин, размеры и монтажную глубину.

Типичные ошибки

Итоги

Замена ушедших брендов — рабочая задача, а не проблема. Главное — подбирать аналог по полному набору параметров, а не по похожему названию, закупать совместимые комплекты и вовремя согласовывать изменения с проектом. В каталоге ensnab24.ru есть автоматика, УЗО, контакторы, щиты, частотные преобразователи и электроустановочные изделия IEK, EKF, КЭАЗ, DEKraft, Systeme Electric, CHINT, DKC и других производителей.

Пришлите спецификацию с артикулами — менеджер подберёт аналоги, укажет отличия и подготовит коммерческое предложение.

Контакты

ООО «Энергоснаб-Юг» — комплексные поставки электротехнической продукции.

Адрес: 344096, г. Ростов-на-Дону, пр-кт Королёва, 6/7

Телефоны: 8 800 201-02-79 (бесплатно по России), +7 (863) 296-23-40, +7 (863) 226-16-07

E-mail: info@ensnab24.ru

Интернет-магазин: ensnab24.ru

Гроза за несколько километров от дома может вывести из строя котёл, роутер, телевизор и блок управления воротами. Удар молнии в воздушную линию или рядом с ней создаёт в проводах импульс напряжения в тысячи вольт. Он длится микросекунды, но этого хватает, чтобы пробить изоляцию и сжечь электронику. Автомат и УЗО от этого не спасают: они слишком медленные. Защищает от таких импульсов УЗИП — устройство защиты от импульсных перенапряжений. Разберёмся, какие бывают УЗИП и как собрать защиту частного дома.

Откуда берутся импульсные перенапряжения

• •Прямой удар молнии в дом, молниеприёмник или воздушную линию рядом. Самый мощный импульс.
• •Удар молнии поблизости. Даже без попадания в линию в проводах наводится импульс.
• •Коммутационные перенапряжения. Возникают при включении и отключении мощного оборудования, переключениях на подстанции, работе сварки у соседей.
• •на доме есть внешняя молниезащита (молниеприёмник);
• •ввод выполнен воздушной линией;
• •дом стоит на открытой местности, на возвышенности или рядом с высокими деревьями.
• •Uc — максимальное длительное рабочее напряжение. Для сети 230 В выбирают не менее 275 В. Это напряжение, при котором УЗИП ещё не начинает проводить ток.
• •Up — уровень защиты: какое напряжение пропустит УЗИП к технике. Чем ниже, тем лучше. Для бытовой техники желательно не выше 1,5 кВ.
• •Iimp — импульсный ток для класса I (форма 10/350 мкс). Для частного дома обычно 12,5 кА на полюс.
• •In и Imax — номинальный и максимальный разрядный ток для класса II (8/20 мкс). Распространённые значения: In = 20 кА, Imax = 40 кА.
• •Индикатор состояния. Окошко на корпусе показывает, что варистор исправен. Если индикатор сменил цвет, сменный модуль нужно заменить.
• •Сменные модули. Удобно: при износе меняют только картридж, а не всё устройство.
• •Короткие провода. Суммарная длина проводников от фазы до УЗИП и от УЗИП до шины заземления — не более 50 см. Каждый лишний сантиметр добавляет к уровню защиты десятки вольт.
• •Сечение проводников. Для класса I обычно не меньше 16 мм² медью на заземление, для класса II — не меньше 6 мм². Точные значения указывает производитель.
• •Защитный аппарат перед УЗИП. В момент старения или пробоя варистор может замкнуть линию. Перед УЗИП ставят автомат или предохранитель с номиналом, указанным в паспорте устройства.
• •УЗИП ставят до УЗО. Если поставить после, импульс будет уходить через УЗО и вызывать ложные срабатывания, а иногда и выводить его из строя.
• •Расстояние между ступенями. Между классом I и классом II должно быть не менее 10 м кабеля, если устройства не согласованы между собой. В частном доме это расстояние часто не выдержать, поэтому используют комбинированные УЗИП или устройства одного производителя, заранее согласованные.
• •Качественное заземление. Сопротивление контура для частного дома обычно должно быть не более 30 Ом, а при наличии молниезащиты — не более 10 Ом. Конкретное значение зависит от системы заземления и проекта.
• •Установка УЗИП в доме без заземления.
• •Длинные провода подключения «для красоты» монтажа.
• •УЗИП после УЗО.
• •Только класс III (сетевой фильтр) при воздушном вводе.
• •Отсутствие защитного автомата перед УЗИП.
• •Невнимание к индикатору: модуль давно выработан, а защиты нет.
• •Защита только силовой линии, без учёта интернета и антенны.

Особенно уязвимы дома с вводом по воздушной линии: провода на столбах работают как большая антенна.

Как работает УЗИП

В обычном режиме УЗИП почти не проводит ток. Когда напряжение резко возрастает, его сопротивление падает, и импульс уходит на землю, минуя технику. Как только импульс прошёл, устройство возвращается в исходное состояние.

Обязательное условие: УЗИП работает только при наличии заземления. Без заземления импульсу некуда уйти, и устройство бесполезно.

Классы УЗИП

Защиту строят ступенями: каждая следующая ступень гасит то, что прошло через предыдущую.

Класс	Обозначение	Что гасит	Где ставят
I	Тип 1, T1, B	Прямой удар молнии, импульс 10/350 мкс	Вводное устройство, ГРЩ
II	Тип 2, T2, C	Остаточные импульсы и наведённые перенапряжения, 8/20 мкс	Распределительный щит, этажный щит
III	Тип 3, T3, D	Остаточное перенапряжение перед чувствительной техникой	Возле оборудования: розетка, удлинитель, щиток прибора

Для частного дома часто используют комбинированные УЗИП класса I+II (T1+T2). Они сочетают обе ступени в одном устройстве и экономят место в щите.

Рис. 1. Ступенчатая защита дома: каждый класс УЗИП снижает остаток импульса до безопасного уровня.

Когда нужен класс I

УЗИП класса I обязателен, если:

Если ввод кабельный, подземный, и молниезащиты нет, часто достаточно класса II. Но для дома с воздушным вводом разумный минимум — комбинированный T1+T2.

Основные параметры

Схема подключения и количество полюсов

Количество полюсов зависит от системы заземления дома:

Система	Однофазный ввод	Трёхфазный ввод
TN-C	1 полюс (L)	3 полюса (L1, L2, L3)
TN-S, TN-C-S	2 полюса (L+N) или 1+1	4 полюса (3+N) или 3+1
TT	Схема 1+1: варистор L–N и разрядник N–PE	Схема 3+1

В частных домах чаще всего встречаются TN-C-S и TT. Систему заземления уточните в техусловиях или у электросетевой компании.

Правила монтажа

Рис. 2. Правило 50 см: чем короче проводники подключения УЗИП, тем ниже напряжение, которое дойдёт до техники.

Типовая схема защиты частного дома

1. Вводной щит: комбинированный УЗИП класса I+II с защитным автоматом.
2. Распределительный щит дома (если он далеко от вводного): УЗИП класса II.
3. Чувствительная техника (котёл, сервер, видеонаблюдение, телевизор): УЗИП класса III — модульный в щитке или в виде сетевого фильтра с защитой.
4. Слаботочные линии: отдельные УЗИП для витой пары, антенного и коаксиального кабеля, если они заходят в дом снаружи. Импульс может прийти не только по электросети.

Чего УЗИП не делает

УЗИП не защищает от длительного повышения напряжения: например, при обрыве нуля, перекосе фаз или ошибке на подстанции. В таких случаях напряжение держится на уровне 300–380 В секунды и минуты, варистор перегревается и выходит из строя. Для защиты от таких аварий в щит дополнительно ставят реле напряжения. Вместе УЗИП и реле закрывают оба типа угроз.

Типичные ошибки

Итоги

Для частного дома с воздушным вводом УЗИП — не дополнительная опция, а базовая защита дорогой техники. Минимальный комплект — комбинированный УЗИП класса I+II на вводе, правильное заземление и реле напряжения в щите. Для котла и электроники стоит добавить класс III. В каталоге ensnab24.ru есть устройства защиты от перенапряжений, комплекты модульного заземления, элементы молниезащиты, реле напряжения и щитовое оборудование.

Контакты

ООО «Энергоснаб-Юг» — комплексные поставки электротехнической продукции. Поможем подобрать УЗИП и заземление под систему вашего дома.

Адрес: 344096, г. Ростов-на-Дону, пр-кт Королёва, 6/7

Телефоны: 8 800 201-02-79 (бесплатно по России), +7 (863) 296-23-40, +7 (863) 226-16-07

E-mail: info@ensnab24.ru

Интернет-магазин: ensnab24.ru

Автоматический выключатель защищает проводку от перегрузки и короткого замыкания, но не защищает человека. Если повреждённая изоляция стиральной машины пропустит ток на корпус, автомат этого не заметит: ток утечки слишком мал для его срабатывания, но вполне достаточен, чтобы поразить человека. Для защиты людей существуют УЗО и дифференциальные автоматы. Разберёмся, чем они отличаются, какие бывают и как их правильно выбрать.

Как работает защита от утечки

Устройство сравнивает ток, который уходит по фазному проводу, с током, который возвращается по нулевому. В исправной сети они равны. Если часть тока «ушла» на землю через корпус прибора или через тело человека, появляется разница — ток утечки. Как только она превышает уставку, например 30 мА, устройство отключает линию за доли секунды.

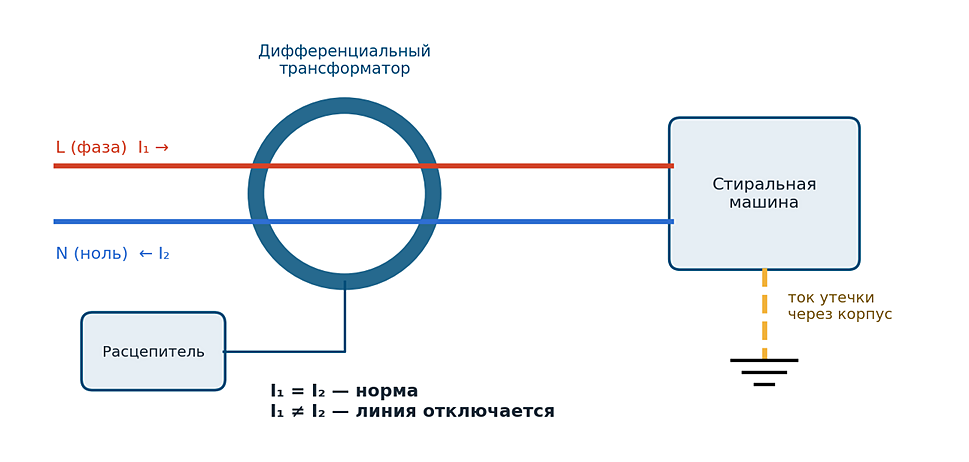

Рис. 1. Принцип работы УЗО: при утечке ток в фазе и в нуле перестаёт совпадать, и устройство отключает линию.

Кроме защиты людей, такие устройства предотвращают пожары: длительная утечка через повреждённую изоляцию может нагреть и поджечь проводку.

УЗО: только защита от утечки

УЗО (устройство защитного отключения, по-другому ВДТ — выключатель дифференциального тока) реагирует только на ток утечки. От перегрузки и короткого замыкания оно не защищает, поэтому последовательно с ним обязательно ставят автоматический выключатель.

Главная особенность УЗО: одно устройство может защищать сразу несколько линий, каждая из которых имеет свой автомат. Это экономит место и деньги.

Дифавтомат: два в одном

Дифференциальный автомат (АВДТ) объединяет в одном корпусе УЗО и автоматический выключатель. Он защищает и от утечки, и от перегрузки, и от короткого замыкания.

Главная особенность дифавтомата: одно устройство — одна линия. Если на линии произошла утечка, отключится только она, остальные продолжат работать. И проще найти неисправность.

Рис. 2. Два подхода к защите: одно УЗО на группу линий с автоматами или отдельный дифавтомат на каждую линию.

Сравнение

Критерий	УЗО + автомат	Дифавтомат
Защита от утечки	Да	Да
Защита от перегрузки и КЗ	Только за счёт автомата	Да
Место в щите	Одно УЗО на группу линий + автоматы	Каждая линия — отдельное устройство
Поиск неисправности	Сложнее, если на УЗО несколько линий	Сразу видно, на какой линии проблема
Причина отключения	Понятна: УЗО — утечка, автомат — перегрузка	У многих моделей есть индикатор причины
Стоимость	Обычно ниже при большом числе линий	Выше при большом числе линий

Какие параметры смотреть

Ток утечки (уставка)

• •10 мА — для ванной, душевых, саун, детских комнат и отдельных линий в помещениях с повышенной опасностью.
• •30 мА — стандарт для защиты людей на розеточных группах, кухне, линиях бытовой техники.
• •100 мА и 300 мА — противопожарные. Их ставят на вводе в дом, они защищают от пожара, но не от поражения током.
• •AC — реагирует только на синусоидальный переменный ток утечки. Подходит для простой нагрузки: освещение, нагреватели.
• •A — дополнительно реагирует на пульсирующий постоянный ток утечки. Нужен для техники с электроникой: стиральных и посудомоечных машин, варочных панелей, компьютеров, инверторных кондиционеров. Сегодня это разумный выбор для большинства бытовых линий.
• •F, B — для частотных преобразователей, зарядных станций электромобилей, сварочного и промышленного оборудования. Часто их требует производитель оборудования.
• •Общий ноль после разных УЗО. Если ноль одной группы соединили с нулём другой, УЗО будут срабатывать ложно. У каждого УЗО своя шина нуля.
• •Подключение нуля в обход УЗО. Через устройство должны проходить и фаза, и ноль защищаемой линии.
• •Соединение нуля и защитного проводника PE после УЗО. Устройство будет отключаться постоянно.
• •УЗО без учёта суммарной нагрузки. Устройство перегревается и выходит из строя.
• •Тип AC на технике с электроникой. Может не сработать при утечке определённой формы.
• •Отсутствие периодической проверки. Кнопку «Тест» рекомендуется нажимать раз в месяц: механизм, который долго не срабатывал, может «закиснуть».

Тип по форме тока утечки

Номинальный ток

Номинальный ток УЗО должен быть не меньше номинального тока автомата, который стоит перед ним. Если УЗО защищает несколько линий, учитывайте суммарную нагрузку: УЗО само не защищено от перегрузки и может сгореть. Например, если на УЗО идут три линии по 16 А, а перед ним автомат на 32 А, УЗО должно быть на 40 А.

Характеристика автомата (для дифавтоматов)

Как и у обычного автомата: B — для освещения и длинных линий, C — универсальная для бытовых розеток и техники, D — для двигателей с большими пусковыми токами.

Электромеханическое или электронное

Электромеханическое устройство срабатывает от самой утечки и не зависит от напряжения в сети. Электронное требует питания для работы электроники и может не сработать при обрыве нуля. Для защиты людей предпочтительнее электромеханические модели.

Что ставить на какую линию

Линия	Рекомендуемая защита
Ввод в дом (противопожарная)	УЗО 100–300 мА, селективное (тип S)
Розетки комнат	УЗО 30 мА тип A на группу или дифавтомат 30 мА
Ванная, душевая	Дифавтомат или УЗО 10 мА
Стиральная, посудомоечная машина	Отдельный дифавтомат 30 мА тип A
Варочная панель, духовой шкаф	Дифавтомат 30 мА тип A с номиналом под нагрузку
Уличные розетки, гараж	Дифавтомат 30 мА
Освещение	Часто без защиты от утечки, но для уличного освещения она желательна
Холодильник, котёл	Отдельная линия; решение по УЗО принимают с учётом риска ложных отключений

Требования к установке устройств защиты от утечки содержатся в ПУЭ и СП 256.1325800. Если есть проект, следуйте ему.

Селективность

Если на вводе стоит противопожарное УЗО, а на линиях — устройства на 30 мА, при утечке могут сработать оба одновременно и обесточить весь дом. Чтобы этого не происходило, на вводе ставят селективное УЗО (тип S). Оно срабатывает с задержкой и даёт время отключиться устройству на конкретной линии.

Типичные ошибки

Почему УЗО часто выбивает

Частые срабатывания — это почти всегда сигнал, а не дефект устройства. Типичные причины: повреждённая изоляция провода, влага в уличной розетке или распределительной коробке, неисправный нагревательный элемент в бойлере или стиральной машине, ошибки монтажа с нулями. Чтобы найти виновника, отключите все приборы и включайте их по одному. Если УЗО срабатывает без нагрузки, проблема в проводке, и её нужно проверить мегаомметром.

Итоги

УЗО и дифавтомат защищают людей от поражения током и проводку от возгорания из-за утечки. УЗО выгоднее, когда нужно защитить несколько линий, дифавтомат удобнее для отдельных ответственных потребителей и экономит время на поиск неисправностей. Для большинства бытовых линий выбирайте уставку 30 мА и тип A, для ванной — 10 мА, а на вводе ставьте селективное противопожарное УЗО. В каталоге ensnab24.ru есть УЗО, дифавтоматы и автоматические выключатели IEK, EKF, КЭАЗ, DEKraft и других производителей.

Контакты

ООО «Энергоснаб-Юг» — комплексные поставки электротехнической продукции. Поможем подобрать автоматику и собрать комплект для щита.

Адрес: 344096, г. Ростов-на-Дону, пр-кт Королёва, 6/7

Телефоны: 8 800 201-02-79 (бесплатно по России), +7 (863) 296-23-40, +7 (863) 226-16-07

E-mail: info@ensnab24.ru

Интернет-магазин: ensnab24.ru

В частном секторе и на дачах напряжение в розетке редко держится на уровне 230 В. Вечером, когда соседи включают обогреватели, оно проседает до 180 В и ниже. При аварии на линии, например при обрыве нуля, наоборот, может подскочить до 300 В и более. Первое плохо для холодильников, насосов и котлов, второе за секунды сжигает электронику. Защититься можно двумя устройствами — реле напряжения и стабилизатором. Они решают разные задачи, и разберёмся, когда нужно одно, когда другое, а когда оба сразу.

Какое напряжение считается нормой

По ГОСТ 32144-2013 номинальное напряжение в однофазной сети — 230 В, а допустимое отклонение — ±10%, то есть от 207 до 253 В. Большинство бытовых приборов рассчитаны на этот диапазон и нормально переносят кратковременные отклонения. Проблемы начинаются, когда напряжение долго держится за пределами нормы или резко скачет.

• •Пониженное напряжение опасно прежде всего для техники с двигателями и компрессорами: холодильников, кондиционеров, насосов, стиральных машин. Двигатель не может запуститься, ток растёт, обмотки перегреваются.
• •Повышенное напряжение опасно для всего: от блоков питания электроники до ламп и нагревателей.
• •верхний порог — 250–260 В;
• •нижний порог — 170–180 В;
• •задержка повторного включения — от нескольких секунд до нескольких минут. Для холодильников и кондиционеров ставят не меньше 2–3 минут, чтобы компрессор успел выровнять давление.
• •Три однофазных стабилизатора — по одному на каждую фазу. Работают независимо, и при отказе одного остальные продолжают работать.
• •Один трёхфазный стабилизатор — нужен, если в доме есть трёхфазные потребители, например двигатели или мощные котлы.
• •Стабилизатор без запаса мощности: при просадке он выдаёт меньше номинала и перегружается.
• •Отсутствие учёта пусковых токов насосов и компрессоров.
• •Реле с минимальной задержкой включения для холодильника или кондиционера.
• •Установка стабилизатора в сыром или неотапливаемом помещении без проверки допустимой температуры.
• •Ставка только на стабилизатор без защиты от аварийного перенапряжения.
• •Подключение стабилизатора без отдельного автомата.

Реле напряжения: отключить и подождать

Реле напряжения ничего не исправляет. Оно постоянно измеряет напряжение и, если оно выходит за установленные границы, отключает нагрузку. Когда напряжение вернётся в норму, реле выждет заданное время и включит питание снова.

Типичные настройки:

Плюсы реле: недорогое, компактное (обычно 2–3 модуля на DIN-рейке), работает быстро, почти не потребляет энергию и не шумит. Идеально защищает от аварийных скачков, например при обрыве нуля.

Минус: если напряжение низкое весь вечер, реле весь вечер будет держать дом обесточенным.

Стабилизатор: исправить напряжение

Стабилизатор берёт «плохое» напряжение на входе и выдаёт на выходе близкое к 230 В. Если напряжение падает до 180 В, техника всё равно получает норму и продолжает работать.

Виды стабилизаторов

Тип	Как работает	Плюсы	Минусы
Релейный	Переключает обмотки трансформатора реле	Недорогой, широкий входной диапазон	Ступенчатая регулировка, щелчки, заметное мигание света
Электронный (симисторный, тиристорный)	Переключает обмотки полупроводниковыми ключами	Быстрый, бесшумный, долгий срок службы	Дороже релейного
Электромеханический (сервоприводный)	Щётка двигается по обмотке трансформатора	Плавная регулировка, высокая точность	Медленно реагирует на резкие скачки, щётки изнашиваются
Инверторный (двойного преобразования)	Превращает переменный ток в постоянный и обратно	Идеальная синусоида, мгновенная реакция, очень широкий диапазон	Самый дорогой, есть вентилятор

Для дома с котлом, насосами и техникой с электроникой обычно выбирают электронный или инверторный стабилизатор. Релейный подойдёт для дачи с простой нагрузкой и ограниченным бюджетом.

Как подобрать мощность

1. Сложите мощность всех приборов, которые могут работать одновременно.
2. Учтите пусковые токи. У насосов, компрессоров и холодильников ток при запуске в 3–5 раз выше рабочего.
3. Добавьте запас 20–30%.
4. Учтите провал мощности при низком входном напряжении. Это ключевой момент. При входном напряжении 150–160 В многие стабилизаторы выдают только 60–80% номинальной мощности. Ищите в паспорте график зависимости мощности от входного напряжения.

Пример. Одновременно работают холодильник (150 Вт, при пуске до 750 Вт), котёл (150 Вт), насос (800 Вт, при пуске до 2,5 кВт), освещение и телевизор (300 Вт). Рабочая нагрузка — около 1,4 кВт, с учётом пуска насоса — около 4 кВт кратковременно. Если вечером напряжение падает до 170 В, нужен стабилизатор номиналом не меньше 5–6 кВА.

#

На весь дом или на отдельные приборы

Общий стабилизатор на вводе защищает всё сразу, но стоит дороже и должен выдерживать суммарную нагрузку дома.

Отдельный стабилизатор ставят на самый ответственный прибор: котёл, холодильник или насосную станцию. Это дешевле и часто достаточно, если остальная техника переносит отклонения сама.

Сравнение: реле или стабилизатор

Критерий	Реле напряжения	Стабилизатор
Что делает	Отключает при выходе за пределы	Выравнивает напряжение
Защита от обрыва нуля	Да, быстро	Зависит от модели, лучше дополнить реле
Работа при длительно низком напряжении	Дом обесточен	Техника работает
Цена	Невысокая	Выше в разы
Размер	2–3 модуля в щите	Отдельный корпус
Шум	Нет	У некоторых типов есть

Лучшее решение: реле + стабилизатор

В большинстве частных домов разумно поставить оба устройства. Реле устанавливают в щите перед стабилизатором. Если напряжение выходит за пределы, с которыми справляется стабилизатор, или происходит авария, реле отключит питание раньше, чем пострадает сам стабилизатор. Многие стабилизаторы имеют собственную защиту, но отдельное реле срабатывает быстрее и надёжнее защищает от экстремальных скачков.

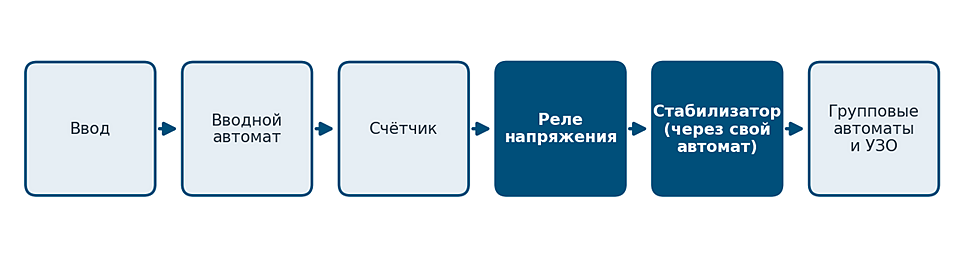

Порядок установки в щите обычно такой: вводной автомат → счётчик → реле напряжения → стабилизатор (через свой автомат) → групповые автоматы и УЗО. Конкретную схему согласуйте с электриком.

Трёхфазный дом

В доме с трёхфазным вводом есть два подхода:

Для защиты используйте трёхфазное реле напряжения или реле контроля фаз. Оно также отследит перекос и пропадание фазы, что критично для трёхфазных двигателей.

Типичные ошибки

Итоги

Реле напряжения нужно почти в каждом доме: это недорогая страховка от аварий на линии. Стабилизатор стоит покупать, если напряжение регулярно и надолго выходит за пределы нормы. Оптимальная связка для частного дома — реле в щите плюс стабилизатор, подобранный с запасом мощности по реальному минимальному напряжению. В каталоге ensnab24.ru есть реле напряжения и контроля фаз, автоматические выключатели, УЗО и щитовое оборудование.

Контакты

ООО «Энергоснаб-Юг» — комплексные поставки электротехнической продукции. Поможем подобрать защиту под нагрузку вашего дома.

Адрес: 344096, г. Ростов-на-Дону, пр-кт Королёва, 6/7

Телефоны: 8 800 201-02-79 (бесплатно по России), +7 (863) 296-23-40, +7 (863) 226-16-07

E-mail: info@ensnab24.ru

Интернет-магазин: ensnab24.ru

Бетон набирает прочность только при плюсовой температуре. Когда на улице ниже +5 °C, гидратация цемента резко замедляется, а при замерзании вода в смеси превращается в лёд и разрушает структуру ещё не окрепшего бетона. Чтобы не останавливать стройку на всю зиму, бетон прогревают. Самый распространённый и недорогой способ — нагревательный провод ПНСВ, который закладывают в конструкцию до заливки. Разберём, как устроен провод, как рассчитать длину секции и как подключить систему без ошибок.

Важно. Статья даёт общие ориентиры. Режим прогрева, схему раскладки и параметры трансформатора для конкретной конструкции определяет технологическая карта или проект производства работ (ППР).

Что такое ПНСВ

ПНСВ расшифровывается как «провод нагревательный со стальной жилой в виниловой изоляции». Внутри — однопроволочная стальная жила (обычная или оцинкованная), снаружи — изоляция из термостойкого ПВХ-пластиката. Сталь имеет высокое электрическое сопротивление, поэтому при прохождении тока провод нагревается и отдаёт тепло окружающему бетону.

Провод остаётся в конструкции навсегда, поэтому он одноразовый. Это нормально: он стоит недорого, а альтернативы — греющие маты, тепляки, электроды — обходятся дороже или сложнее в организации.

Чаще всего применяют ПНСВ сечением 1,2 мм. Встречаются также 1,4; 2,0 и 3,0 мм. Чем толще жила, тем меньше её сопротивление и тем длиннее может быть секция при том же напряжении.

Как работает система прогрева

Схема прогрева состоит из трёх частей:

• •Понижающий трансформатор (станция прогрева бетона, например КТПТО-80). Он понижает напряжение сети 380 В до безопасного рабочего уровня и позволяет переключать ступени напряжения по мере твердения бетона.
• •Нагревательные секции ПНСВ определённой длины, уложенные в опалубку и закреплённые на арматуре.
• •Холодные концы — выводы из обычного монтажного провода (например, АПВ или ПВ), которые выходят из бетона наружу и подключаются к трансформатору. Сам ПНСВ из бетона выводить нельзя.
• •L — длина секции, м;
• •U — напряжение на секции, В;
• •I — рабочий ток провода, А (для ПНСВ 1,2 обычно принимают 14–16 А);
• •R — сопротивление 1 метра провода, Ом/м (для ПНСВ 1,2 — около 0,15 Ом/м).
• •Раскладывайте провод петлями или «змейкой» по арматуре с шагом 10–15 см. Чем ниже температура на улице, тем меньше шаг.
• •Крепите к арматуре вязальной проволокой или пластиковыми хомутами. Провод не должен смещаться при заливке и вибрировании бетона.
• •Не допускайте пересечений и касаний витков одной секции между собой: в местах касания провод перегревается.
• •Держите провод на расстоянии от опалубки, особенно металлической, и не допускайте его выхода на поверхность бетона.
• •Все секции делайте одинаковой длины в пределах одной группы: так они равномерно распределяют нагрузку по фазам.
• •Соединение ПНСВ с холодным концом выполняйте скруткой с опрессовкой гильзой или пайкой, изолируйте и располагайте внутри бетона.
• •Перед заливкой проверьте каждую секцию мультиметром на целостность и на отсутствие замыкания на арматуру.
• •Зону прогрева ограждают, вывешивают предупреждающие знаки и обеспечивают освещение в тёмное время.
• •Подключение выполняет электротехнический персонал с допуском.
• •Холодные концы и места подключения защищают от механических повреждений и влаги.
• •Перед подачей напряжения людей из зоны прогрева удаляют.
• •Корпус трансформатора заземляют.
• •Включение провода до того, как его покрыл бетон.
• •Секции разной длины на одной фазе — часть провода перегревается, часть недогревает.
• •Пересечение витков и касание металлической опалубки.
• •Вывод ПНСВ наружу вместо холодного конца.
• •Слишком быстрый нагрев и остывание.
• •Прогрев без утепления открытых поверхностей.
• •Расчёт по «средним» данным без проверки сопротивления конкретной партии провода.

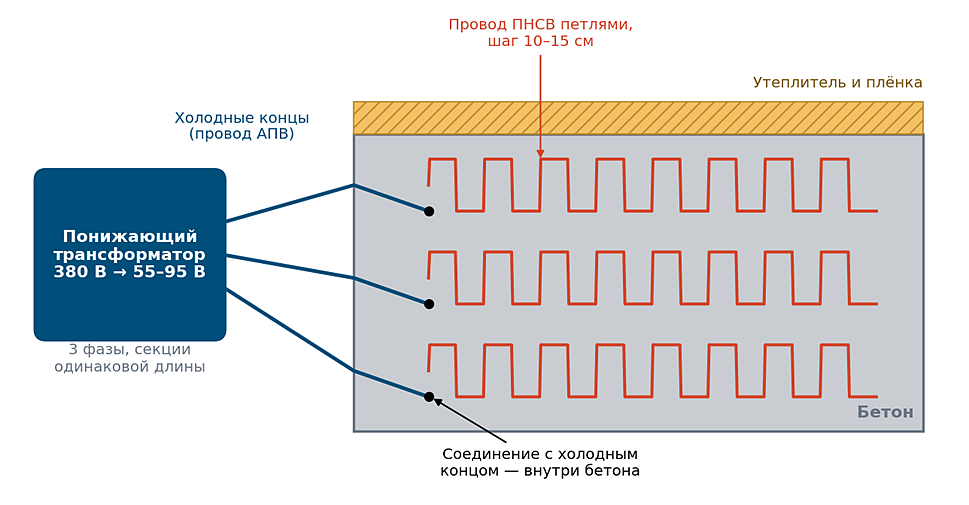

Рис. 1. Схема прогрева: трансформатор, холодные концы и секции ПНСВ, уложенные петлями в бетон под утеплителем.

Подключать ПНСВ напрямую к сети 220 или 380 В запрещено: это опасно для людей и почти всегда приводит к перегреву провода.

Как рассчитать длину секции

Длина одной секции зависит от напряжения на выходе трансформатора и от тока, который допускается для провода. Если секция слишком короткая, ток вырастет, провод перегреется и изоляция расплавится. Если слишком длинная — провод не даст нужной мощности, и бетон не прогреется.

Длину оценивают по формуле:

L = U / (I × R)

Пример. Трансформатор на первой ступени выдаёт 55 В, провод ПНСВ 1,2, ток 15 А. L = 55 / (15 × 0,15) ≈ 24 м. При 65 В получится около 29 м, при 75 В — около 33 м.

Сопротивление может отличаться у разных производителей, поэтому перед расчётом проверьте значение в паспорте на провод или замерьте сопротивление отрезка известной длины мультиметром.

Сколько провода нужно на кубометр

Ориентир для монолитных конструкций — 50–60 метров ПНСВ 1,2 на 1 м³ бетона. Точный расход зависит от массивности конструкции, температуры наружного воздуха, утепления опалубки и марки бетона.

Условия	Удельная мощность	Ориентировочный расход ПНСВ 1,2
До −10 °C, конструкция утеплена	около 1 кВт на 1 м³	40–50 м на 1 м³
−10…−20 °C	1,2–1,5 кВт на 1 м³	50–60 м на 1 м³
Ниже −20 °C, тонкие конструкции	1,5 кВт на 1 м³ и выше	60–70 м на 1 м³

Значения ориентировочные. Окончательный расчёт делают по технологической карте.

Мощность трансформатора подбирают под общий объём прогрева. Станция на 80 кВА в среднем позволяет прогреть около 20–40 м³ бетона, в зависимости от условий.

Как уложить провод

Подключение и режим прогрева

Подключать питание можно только после того, как провод полностью покрыт бетоном. В воздухе ПНСВ не отдаёт тепло и сгорает за несколько минут.

Секции распределяют по трём фазам трансформатора равномерно, подключая их «звездой» или «треугольником» по схеме из технологической карты.

Прогрев ведут в три этапа:

1. Подъём температуры. Плавно, обычно не быстрее 5–10 °C в час. Резкий нагрев приводит к трещинам.
2. Изотермический прогрев. Температуру держат на заданном уровне, чаще всего 40–50 °C, до набора бетоном нужной прочности. Перегрев выше нормы снижает итоговую прочность.
3. Остывание. Тоже плавное, обычно 5–10 °C в час, при сохранённом утеплении.

Рис. 2. Пример режима прогрева: плавный подъём температуры, изотермический прогрев и плавное остывание.

Температуру бетона контролируют в специальных скважинах или датчиками и записывают в журнал прогрева. По мере твердения сопротивление бетона растёт, поэтому напряжение на трансформаторе переключают на ступень выше.

Утепление

Без утепления значительная часть тепла уходит в воздух. Сразу после заливки открытые поверхности закрывают плёнкой, чтобы бетон не терял влагу, а поверх кладут утеплитель: минераловатные маты, пенополистирол, термоодеяла. Опалубку утепляют снаружи.

Безопасность

Типичные ошибки

Итоги

Прогрев бетона проводом ПНСВ — проверенная технология, которая позволяет вести монолитные работы зимой. Ключевые моменты: правильный расчёт длины секции, равномерная раскладка без пересечений, понижающий трансформатор, плавный режим прогрева и утепление конструкции. В каталоге ensnab24.ru есть провод ПНСВ разных сечений, а также монтажный провод для холодных концов, гильзы, термоусадка и мультиметры для проверки секций.

Контакты

ООО «Энергоснаб-Юг» — комплексные поставки электротехнической продукции. Поможем рассчитать количество провода и подобрать комплектующие для прогрева бетона на вашем объекте.

Адрес: 344096, г. Ростов-на-Дону, пр-кт Королёва, 6/7

Телефоны: 8 800 201-02-79 (бесплатно по России), +7 (863) 296-23-40, +7 (863) 226-16-07

E-mail: info@ensnab24.ru

Интернет-магазин: ensnab24.ru
